Nano

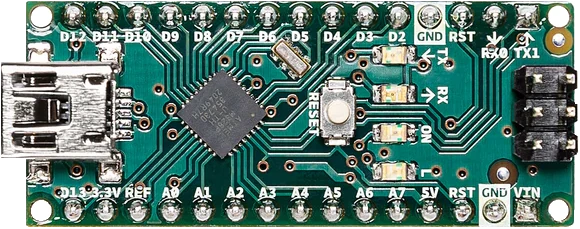

Arduino Nano, basé sur un ATMega328 cadencé à 16 MHz, sa mémoire de 32 kB, ses interfaces sont:

14 broches d'E/S dont 6 PWM
8 entrées analogiques 10 bits
bus série, I2C et SPI
alimentation par microUSB

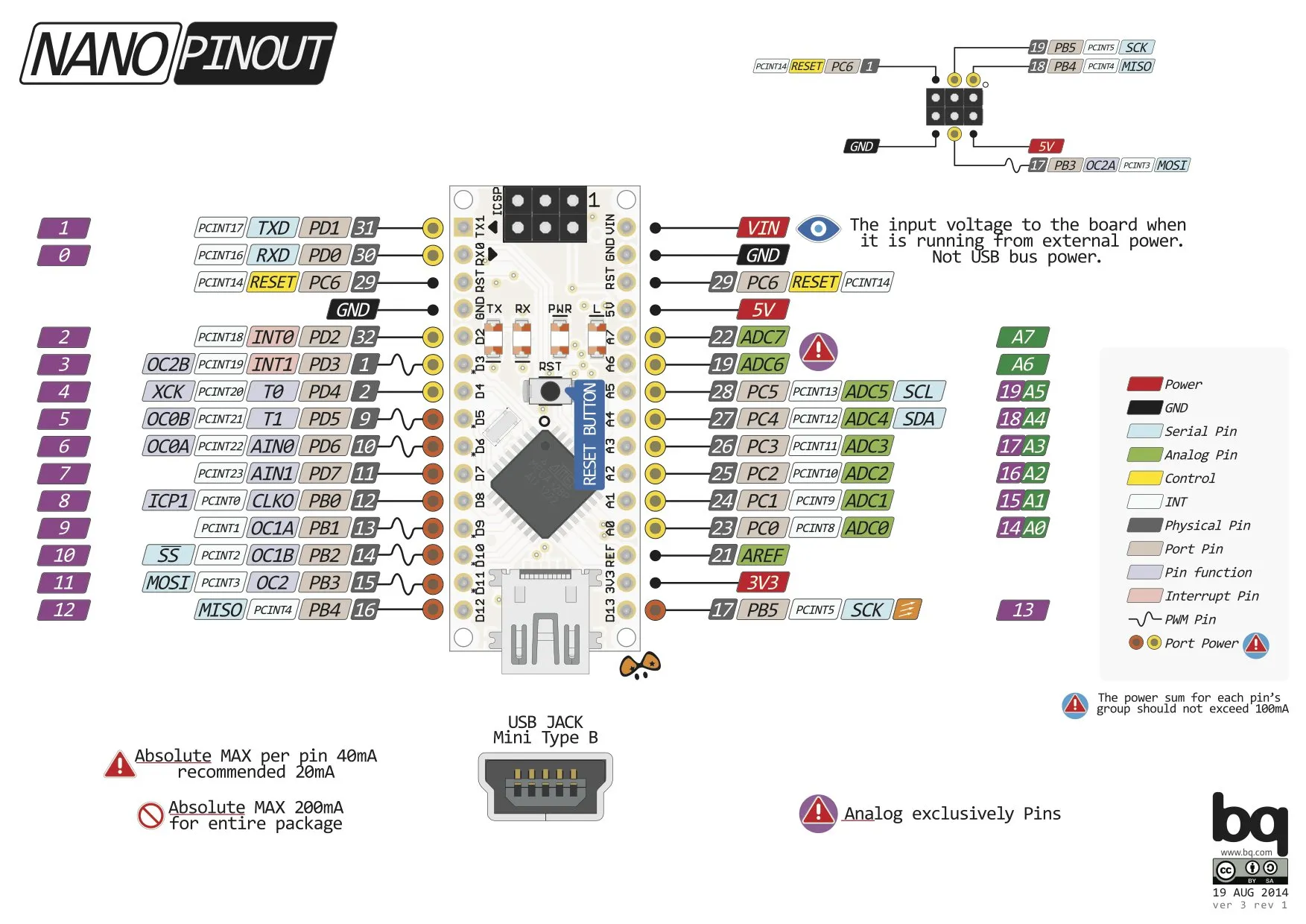

La liste des connexions est visible ici :

Programmation avec l'IDE propre à Arduino en C++

écrit par : Stéphane Le Méteil, le 22/02/2023

RGB

Aujourd'hui j'ai mis en route une carte nano avec une led RGB.

Matériel nécessaire : un arduino nano, un module RGB, 4 fils, un bout de papier.

Le programme de base :

const int ledRouge = 11;
const int ledVerte = 10;
const int ledBleue = 9;

void setup()
{
pinMode(ledRouge, OUTPUT);
pinMode(ledVerte, OUTPUT);
pinMode(ledBleue, OUTPUT);
}

void loop()
{
analogWrite(ledRouge,0);
analogWrite(ledVerte,0);
analogWrite(ledBleue,0);
analogWrite(9+random(3), 255-random(155));
delay(50);
}

On le télécharge sur l'arduino. Pourquoi ces sorties ? Car ils sont PWM c'est à dire que l'on peut écrire des nombres de 0 à 255 pour moduler l'intensité de la couleur, c'est le rôle d'analogWrite. Cela crée une tension de 0 à 5V pour allumer l'une des trois couleurs ici au hasard.

écrit par : Stéphane Le Méteil, le 22/02/2023

Mini écran OLED

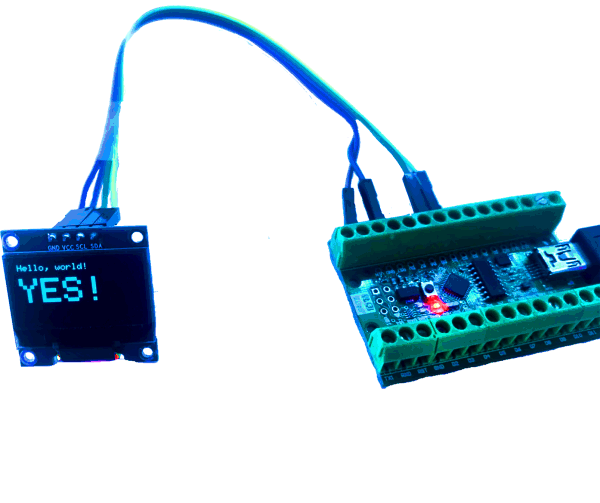

Aujourd'hui j'ai mis en route une carte nano avec un mini écran OLED : ECRAN OLED I2C 128X64.

Matériel nécessaire : un arduino nano, un écran, 4 fils.

On utilise le port I²C (les ports A4(SDA) et A5(SDL) du nano)

Le programme:

#include < SPI.h >
#include < Wire.h >
#include < Adafruit_GFX.h >
#include < Adafruit_SSD1306.h >
// OLED display width and height, in pixels
#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64

// Declaration for an SSD1306 display
// connected to I2C (SDA, SCL pins)
#define OLED_RESET -1 // (-1 Arduino reset pin)
Adafruit_SSD1306 display(
SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);

void setup() {
  Serial.begin(9600);
  // Address 0x3D for 128x64
  display.begin(SSD1306_SWITCHCAPVCC, 0x3C);
  display.clearDisplay();
  delay(2000); // Pause for 2 seconds
  testdrawstyles();
}

void loop() {
}


void testdrawstyles(void) {
  display.clearDisplay();

  display.setTextSize(1);      // Normal 1:1 pixel scale
  display.setTextColor(WHITE); // Draw white text
  display.setCursor(0,0);      // Start at top-left corner
  display.println("Hello, world!");
  display.println("");
  display.setTextSize(4);      // Draw 4X-scale text
  display.setTextColor(WHITE);
  display.println("YES!");
  display.display();
  delay(2000);
}

écrit par : Stéphane Le Méteil, le 23/02/2023

Utiliser l'I2C

Utiliser un capteur de température/humidité et afficher les valeurs sur l'écran OLED avec l'I²C

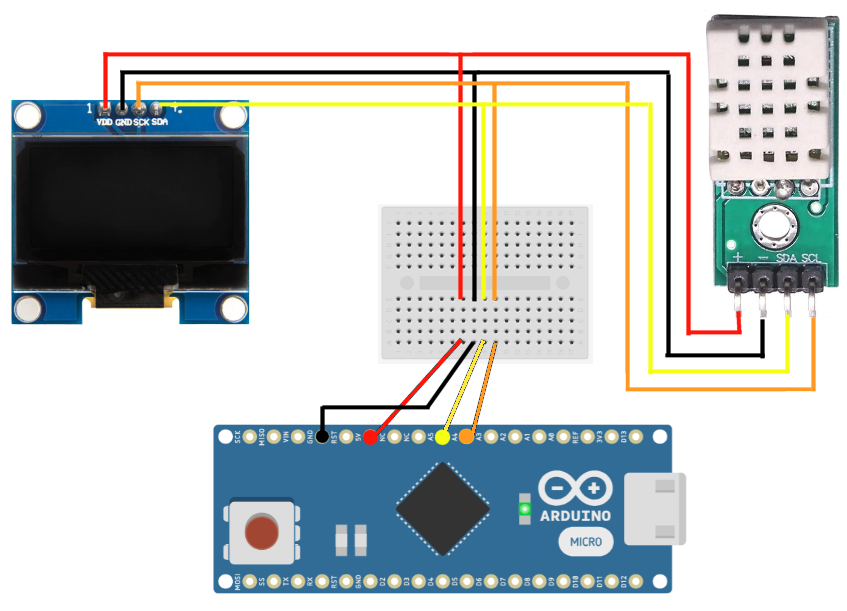

Matériel nécessaire : un arduino nano, un écran, un module SHTC3, 12 fils. On utilise le port I²C (les ports A4(SDA) et A5(SDL) du nano)

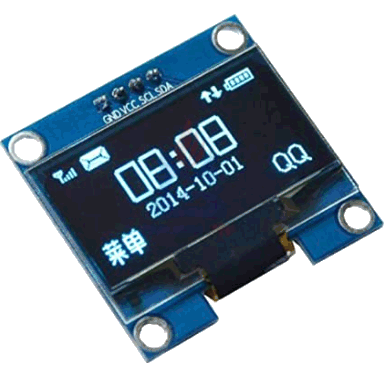

L'écran: le module

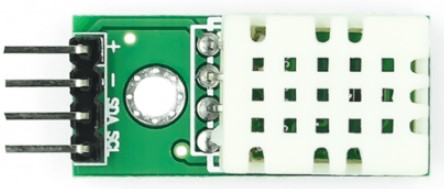

Le capteur: le module

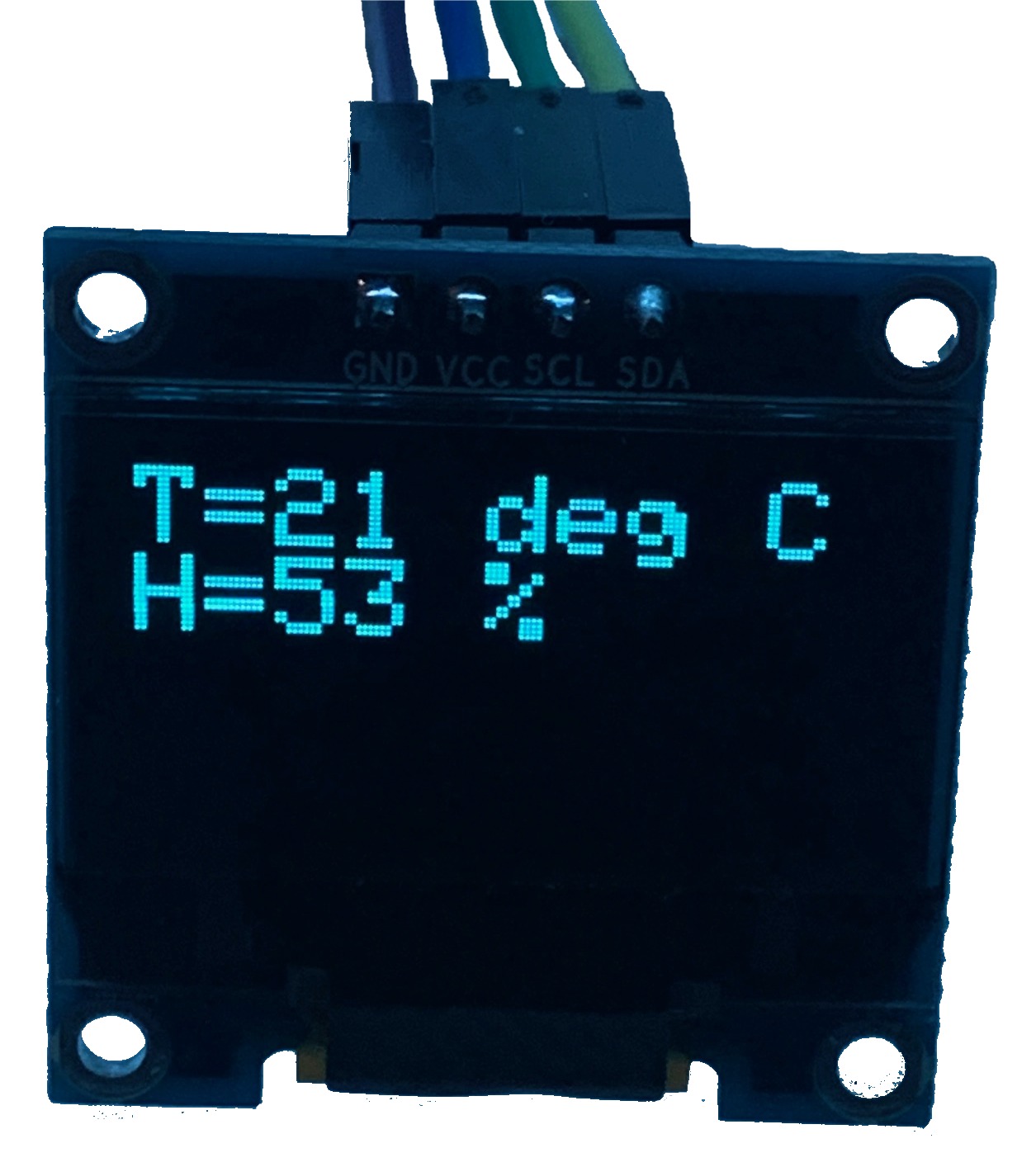

Le résultat : resultat

Lien vers le code arduino du projet.

Le port I²C fonctionne en parallèle, on peut donc brancher plusieurs capteurs dessus pourvus qu'ils aient des adresses différentes.

écrit par : Stéphane Le Méteil, le 24/02/2023

I2c et écran LCD

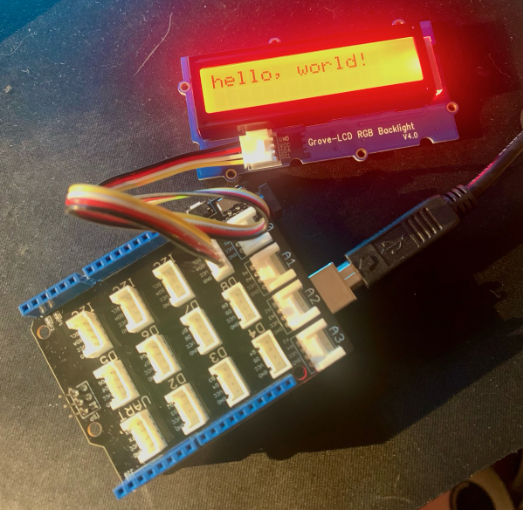

Récupérer une carte arduino UNO, un shield grove et un écran Grove-LCD-RGB-Backlight et tenter de faire apparaître un message.
Plusieurs écueils :

trouver le bon port. Il faut que le pilote USB de l'ordinateur puisse reconnaitre les arduinos. J'ai chargé le UBS-SERIAL CH340
choisir la bonne carte et le bon port com dans l'interface arduino
charger la bonne biliothèque : Grove_LCD_RGB_Backlight depuis l'interface

taper le bon

Avantage indéniable : la simplicité du câblage.
Une bonne aide à la programmation sur cette page.

écrit par : Stéphane Le Méteil, le 19/02/2024

UNO R4

Utilisation du code

1. Copiez le code sur votre Arduino.
2. Téléversez le code sur votre Arduino.
3. Ouvrez le site Web https://ledmatrix-editor.arduino.cc/.
4. Cliquez sur le petit logo avec un Arduino en haut de la page.
5. Cliquez sur "I’VE UPLOADED THE SKETCH".
6. Cliquez sur "TRY".
7. Sélectionnez votre Arduino (en haut à gauche de l'écran). Si vous ne le voyez pas, essayez de débrancher et de rebrancher l'USB.
8. Cliquez sur "Verbinding maken".
9. Dessinez ce que vous souhaitez dans les cases au milieu de l'écran et cela apparaîtra sur votre Arduino.

#include "Arduino_LED_Matrix.h"

ArduinoLEDMatrix matrix;

void setup() {
  Serial.begin(115200);
  matrix.begin();
}

uint32_t frame[] = {
  0, 0, 0, 0xFFFF
};

void loop() {
  if(Serial.available() >= 12){
    frame[0] = Serial.read() | Serial.read() << 8 | Serial.read() << 16 | Serial.read() << 24;
    frame[1] = Serial.read() | Serial.read() << 8 | Serial.read() << 16 | Serial.read() << 24;
    frame[2] = Serial.read() | Serial.read() << 8 | Serial.read() << 16 | Serial.read() << 24;
    matrix.loadFrame(frame);
  }
}

On dessine alors ce que l'on veut, on télécharge l'animation au format animation.h que l'on peut éditer avec un éditeur de texte. On crée alors un petit programme arduino pour visualiser l'effet.

#include "Arduino_LED_Matrix.h"
ArduinoLEDMatrix matrix;

void setup() {
  Serial.begin(115200);
  matrix.begin();
}

const uint32_t animation[][4] = {
	{ 0x1b,       0x2482081,  0x100a0040, 66 },
	{ 0x20071b,   0x22482081, 0x100a0040, 66 },
	{ 0x1b03f,    0x864c60c3, 0x181b0040, 66 },
	{ 0x400e005b, 0x2482081,  0x100a0040, 66 },
	{ 0x1b,	      0x2482085,  0x10ea0440, 66 } };

void loop(){
  for (int i=0;i<5;i++)
    { matrix.loadFrame(animation[i]); delay(200); }
}

écrit par : Stéphane Le Méteil, le 13/04/2024
